全国咨询热线： 4000-304-31618029227522
卫浴KY电,天生快感,为赢而战KY电,天生快感,为赢而战 厨具KY电,天生快感,为赢而战KY电,天生快感,为赢而战 家具KY电,天生快感,为赢而战KY电,天生快感,为赢而战 汽车配件KY电,天生快感,为赢而战 医疗设备KY电,天生快感,为赢而战
KY电,天生快感,为赢而战工业焊管 KY电,天生快感,为赢而战制品管 机械结构管 建筑装饰KY电,天生快感,为赢而战
硬化处理KY电,天生快感,为赢而战是一种表面强化处理，可以提高产品使用寿命。它采用石墨电极，经电火花放电，使石墨材料渗透，溶合到金属表面上，从而提高产品使用寿命 。

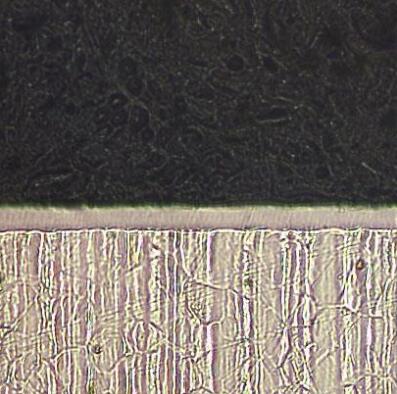

利用低压等离子体辉光放电技术，在350～450℃的温度范围内对奥氏体KY电,天生快感,为赢而战进行表面强化处理。通过控制压强为100～150KPa，处理时间为60～100分钟，可以得到厚度在10～30微米左右的高硬度氮过饱和奥氏体固溶体强化层。采用X射线衍射、电子探针和俄歇谱仪等分析工具对渗层进行结构分析，结果显示在低于450℃的处理温度下，渗层为单相氮过饱和奥氏体固溶体层，显微硬度达到IOOHV，与原基体材料相比，耐磨性提高了2～3倍。
另外，利用低压等离子体辉光放电技术，在350～450℃的温度范围内对奥氏体KY电,天生快感,为赢而战进行快速渗碳表面强化处理。同样通过控制压强为100～150KPa，处理时间为60～100分钟，可以得到厚度在10～30微米左右的高硬度碳过饱和奥氏体固溶体强化层。采用X射线衍射、电子探针和俄歇谱仪等分析工具对渗层进行结构分析，结果显示在低于450℃的处理温度下，渗层为单相碳过饱和奥氏体固溶体层，显微硬度达到900HV。与原基体材料相比，耐磨性得到提高，抗咬合性能也有所增加。
【本文标签】 KY电,天生快感,为赢而战管 KY电,天生快感,为赢而战管厂家
【责任编辑】
在新能源电池行业中，KY电,天生快感,为赢而战管扮演着至关重要的角色。它不仅需要具备优异的物理和化学... 【详情+】
